Canali con fessura mm 8/15/20 bordi dritti verticali e chiusino 150x150 con copertura pavimantabile a scarico sifonato
(Vedi dis. 1461 – 1462 – 1463 - 1464 a pagina 36 del catalogo generale)
Esempio posa

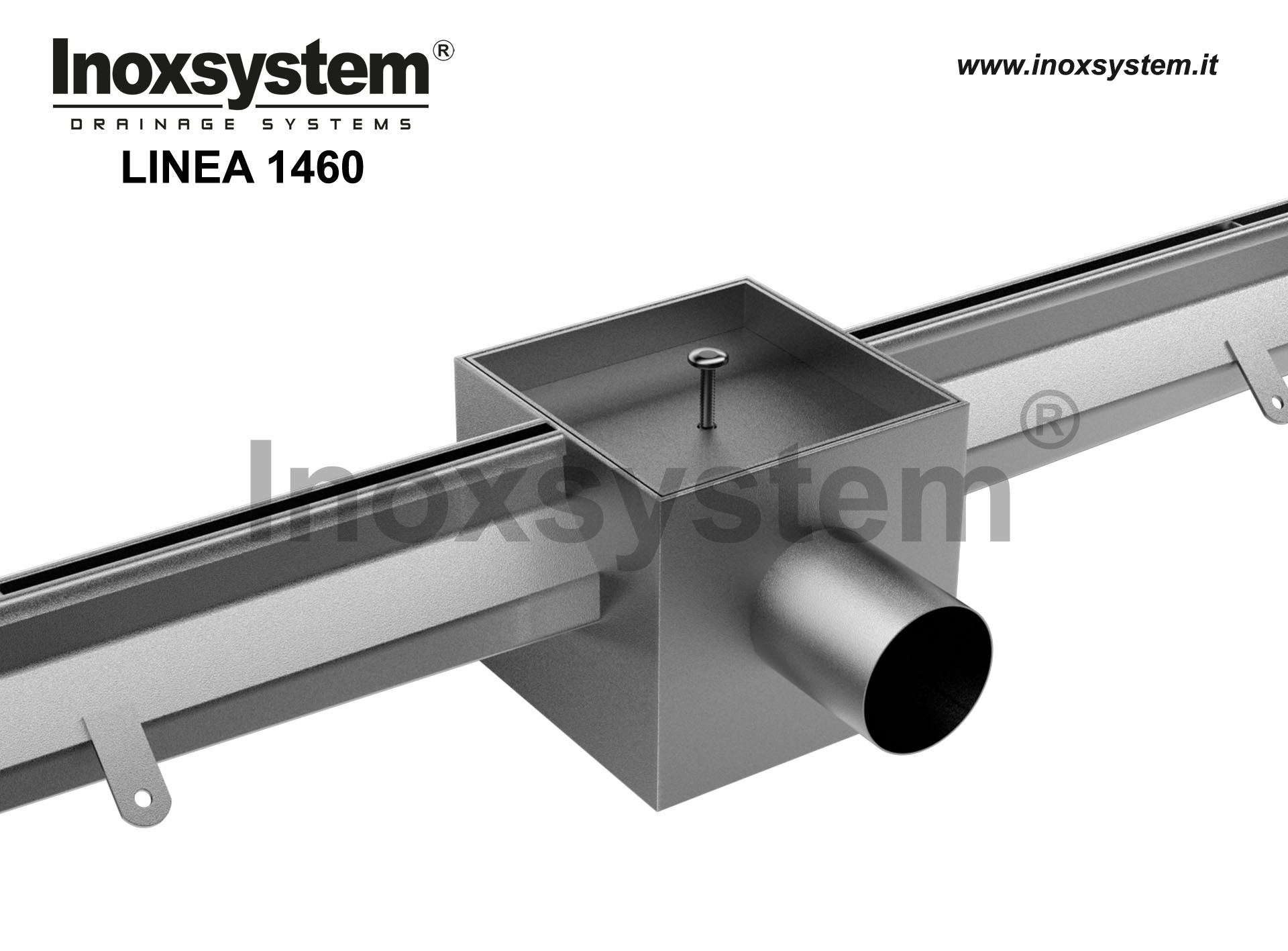

Inoxsystem® Linea 1460
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con fessura antitacco mm 8 a bordi dritti verticali (art. C1BDV), a scomparsa, tecnicamente studiati con versione conica per impedire l’accumularsi di detriti e sporcizia, totalmente ispezionabile a vista, spessore costruttivo 2 mm, corpo drenante 65 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati ogni mm 250, gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLC), chiusino mm 150x150 con copertura pavimentabile, altezza mm 140, scarico ø63 con sifone e cestello estraibile per recupero scarti, con funzione anti insetto, anti ratto. Il chiusino può essere con scarico verticale (art. RCV63156SP) oppure con scarico orizzontale (art. CLR63156SP)

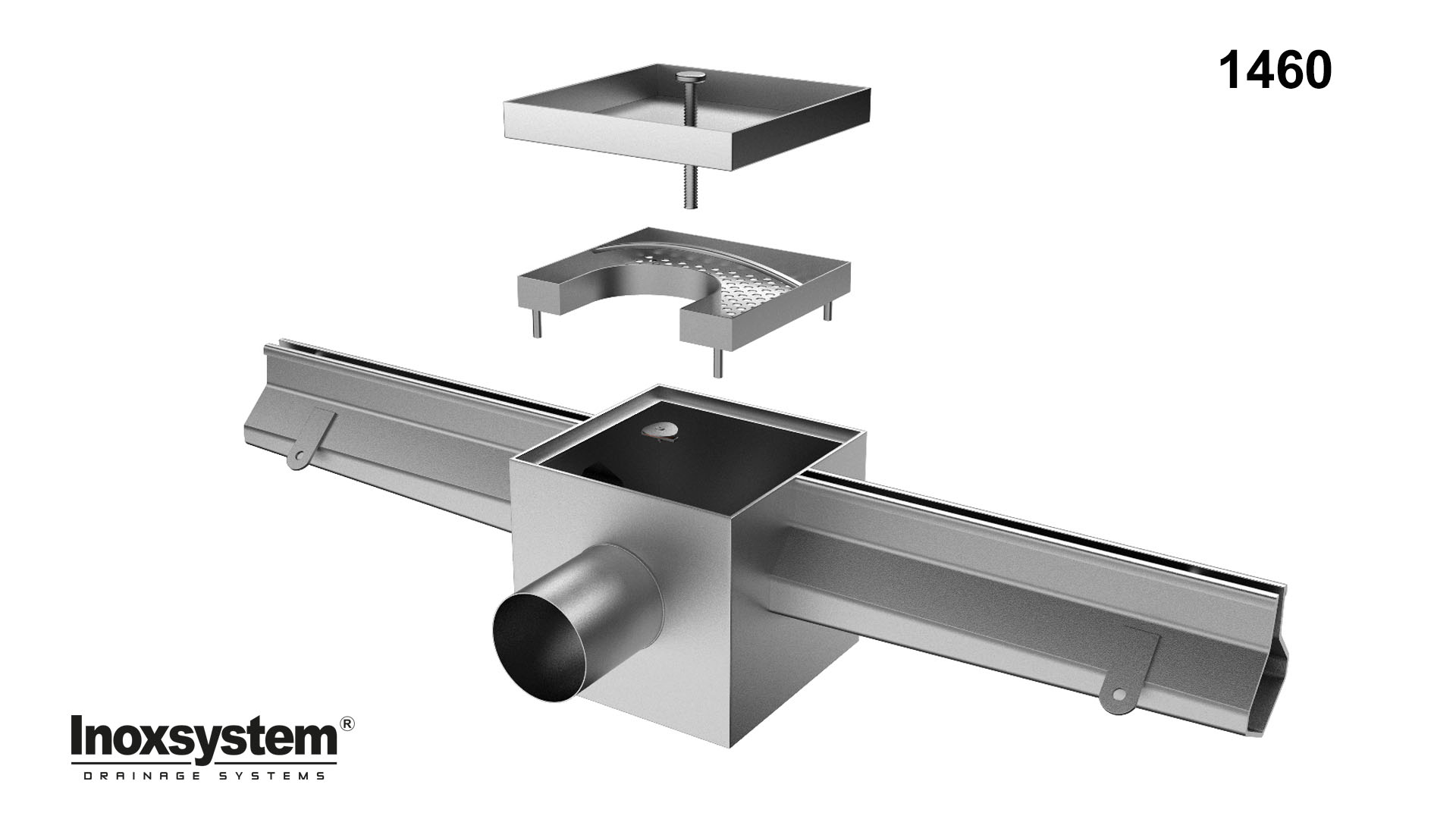

Render 3d
Interamente realizzati in acciaio inox AISI 304 (o AISI 316 su richiesta), spessore costruttivo di 2mm.
La fessura centrale della canalina può essere standard da mm 20 (art. Inoxsystem® C2BDV), intermedia mm 15 (art. Inoxsystem® “C15BDV”), oppure a normativa antitacco da mm 8 (art. Inoxsystem® “C1BDV”). I bordi ai lati sono diritti verticalmente (e quindi non visibili quando posati nel pavimento) a versione conica tecnicamente studiata per impedire l’accumularsi di detriti o di sporcizia. Corpo drenante del canale da 65mm tecnicamente costruito per essere interamente ispezionabile a vista.
La fessura del canale può essere centrale oppure decentrata per un facile appoggio a filo muro (vedi linea 1660).
Questa linea comprende un chiusino sifonato scatolato (definito anche piletta o pozzetto) con copertura a vista pavimentabile da mm 150x150 oppure 200x200 mm, con altezza totale di 140mm e scarico sifonato Ø 63/50 mm, comprensivo di cestello per il recupero degli scarti, considerato anti insetto e anti-ratto
La direzione dello scarico può essere verticale od orizzontale, posizionato centralmente, di testa oppure in posizione definita dal cliente.
Può predisporre anche di innesti per il lavaggio interno del canale tramite manicotti da ½” con diffusore (art. Inoxsystem® “IL”).
Importante: Tutti i prodotti Inoxsystem® in acciaio inox possono essere costruiti a misura, con disegni costruttivi studiati in collaborazione con i nostri tecnici, in grado di soddisfare le più ampie esigenze di installazione.
