Pagina 30: Accessori in acciaio inox
Canale a fessura raggiato.
Art. C1R: Canale a fessura ridotta antitacco mm 8 raggiato
Art. C2R: Canale a fessura standard mm 20 raggiato
Art. C1BDVR: Canale bordi dritti verticali a fessura ridotta antitacco mm 8
Art. C2BDVR: Canale bordi dritti verticali a fessura standard mm 20
Art. C1BDVLR: Canale bordi dritti verticali laterali a fessura ridotta mm 8
Art. C2BDVLR: Canale bordi dritti verticali laterali a fessura standard mm 20
Chiusino di ispezione con fondo chiuso con innesto canalina
![Chiusino di ispezione con fondo chiuso con innesto canalina](/images/catalogo/piletta-ispezione-collegamento-canale-fessura-inox-0121.jpg)
Chiusino di ispezione con fondo chiuso con innesto canalina
![Disegno Chiusino di ispezione con fondo chiuso con innesto canalina](/images/catalogo/disegno-chiusino-accordo-ispezione-inox-quadrato-canale-0121.jpg)
Disegno Chiusino di ispezione con fondo chiuso con innesto canalina
ARTICOLO | A | S | H |
MISURE in mm: | |||
** CC80 | 80 | 3 | * |
** CC100 | 100 | 3 | * |
CC156 | 150 | 6 | * |
CC206 | 200 | 6 | * |
CC258 | 250 | 8 | * |
CC308 | 300 | 8 | * |
Accessori per canali su richiesta.
Art. IL: Predisposizione per lavaggio interno canale tramite manicotto 1/2” su testata e diffusore interno
![Predisposizione per lavaggio interno canale tramite manicotto](/images/catalogo/predisposizione-innesto-lavaggio-canale-pollice-art-il.jpg)
Predisposizione per lavaggio interno canale tramite manicotto
![Predisposizione per lavaggio interno canale tramite manicotto](/images/catalogo/predisposizione-innesto-lavaggio-canale-pollice-art-il-2.jpg)
Predisposizione per lavaggio interno canale tramite manicotto
Art. BCR: Bordi della canalina rinforzati, preriempiti con resina rigida auto aggrappante - Classe di portata D400 - Vedi pag. 3
![Bordi della canalina rinforzati, preriempiti con resina rigida auto aggrappante](/images/catalogo/bordi-canalina-rinforzati-preriempiti-resina-rigida-auto-aggrappante-art-bcr.jpg)
Bordi della canalina rinforzati, preriempiti con resina rigida auto aggrappante
![Predisposizione per lavaggio interno canale tramite manicotto](/images/catalogo/bordi-canalina-rinforzati-preriempiti-resina-rigida-auto-aggrappante-art-bcr-2.jpg)
Predisposizione per lavaggio interno canale tramite manicotto

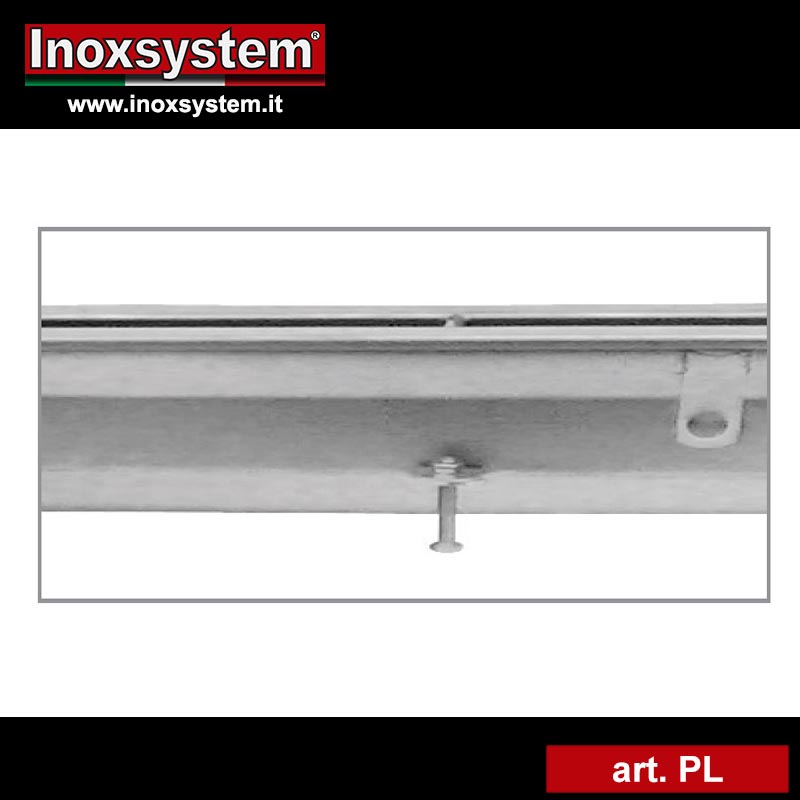

Art. PL: Piedini regolabili per posizionamento a livello
![Piedini regolabili per posizionamento a livello](/images/catalogo/piedini-regolazione-inox-canale-angolo-gradi-art-pl.jpg)
Piedini regolabili per posizionamento a livello
![Piedini regolabili per posizionamento a livello in acciaio inox](/images/catalogo/piedini-regolazione-inox-canale-angolo-gradi-art-pl-2.jpg)
Piedini regolabili per posizionamento a livello in acciaio inox
Art. FLC: Flangiature per trasporto e posa in opera della canalina
Art. FLG: Flangiature per trasporto e posa in opera del canale grigliato
Art. A90: Taglio giunzione e saldatura a angolo della canalina
Art. A90G: Taglio giunzione e saldatura a angolo del canale grigliato
![flangiatura per trasporto e posa in opera](/images/catalogo/gruppo-flangiatura-canale-caditoia-inox-posa-opera-flangia-art-flc.jpg)
flangiatura per trasporto e posa in opera
![Flangiature per trasporto e posa in opera della canalina](/images/catalogo/gruppo-flangiatura-canale-caditoia-inox-posa-opera-flangia-art-flc-2.jpg)
Flangiature per trasporto e posa in opera della canalina
Inoxsystem su richiesta dispone di diverse tipologie di piastre*
* da verificare comunque la possibilità di accoppiamento della piastra estraibile richiesta con il chiusino interessato
-
* I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.
-
* Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
